Der Monax

Ein schwerer Einachser für Forst- und Landwirtschaft
Mit dem 2-Taktdiesel D500W von Sachs

Inhaltsverzeichnis:

1. Technische Daten

Zusatzbemerkungen I

2. Kapitel II

Zusatzbemerkungen II

3. Modellübersicht

Auswahlkriterien für den Einachser

 Technische Daten

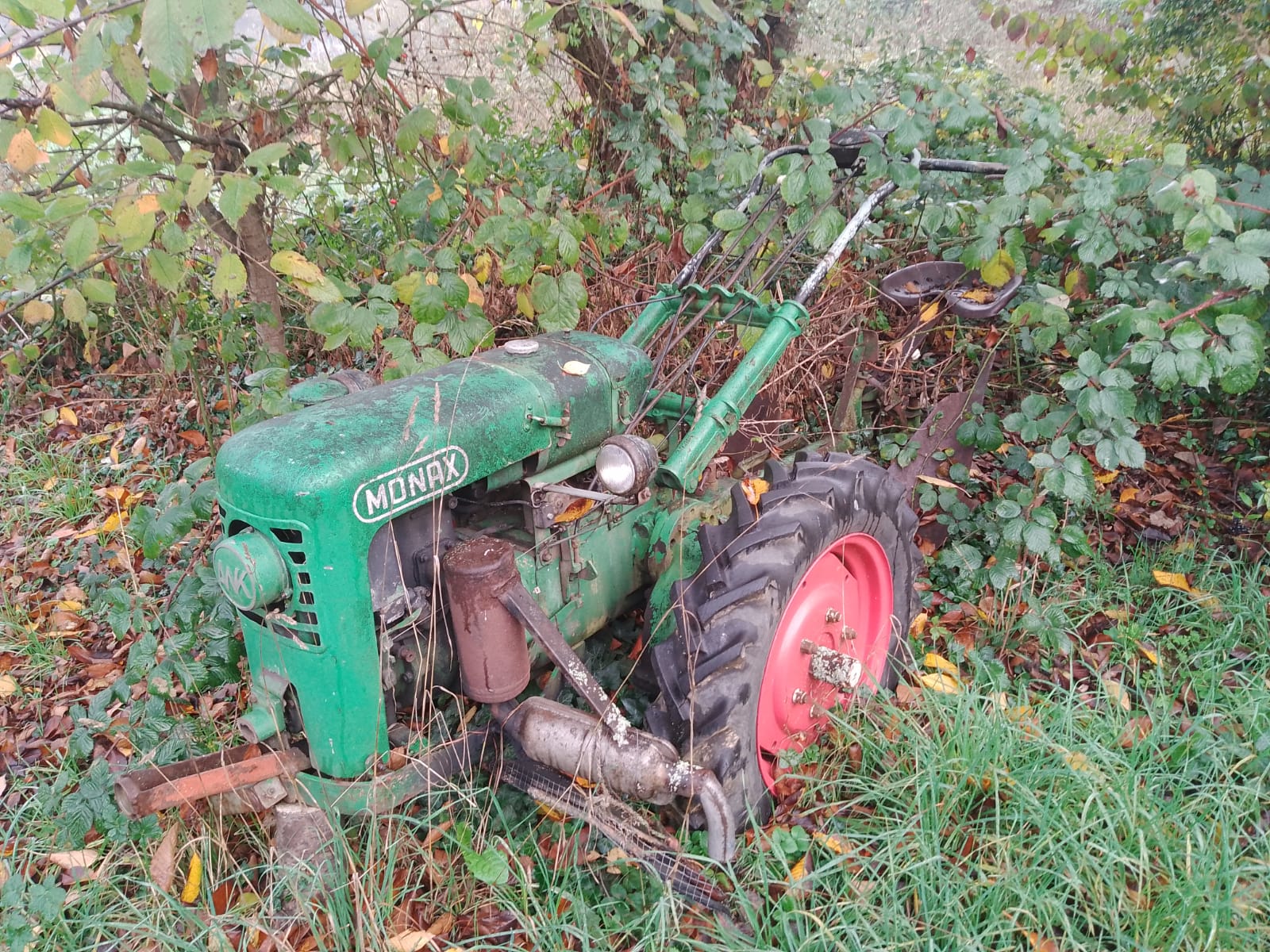

So stand er zuletzt in einer Obstplantage in Villmar

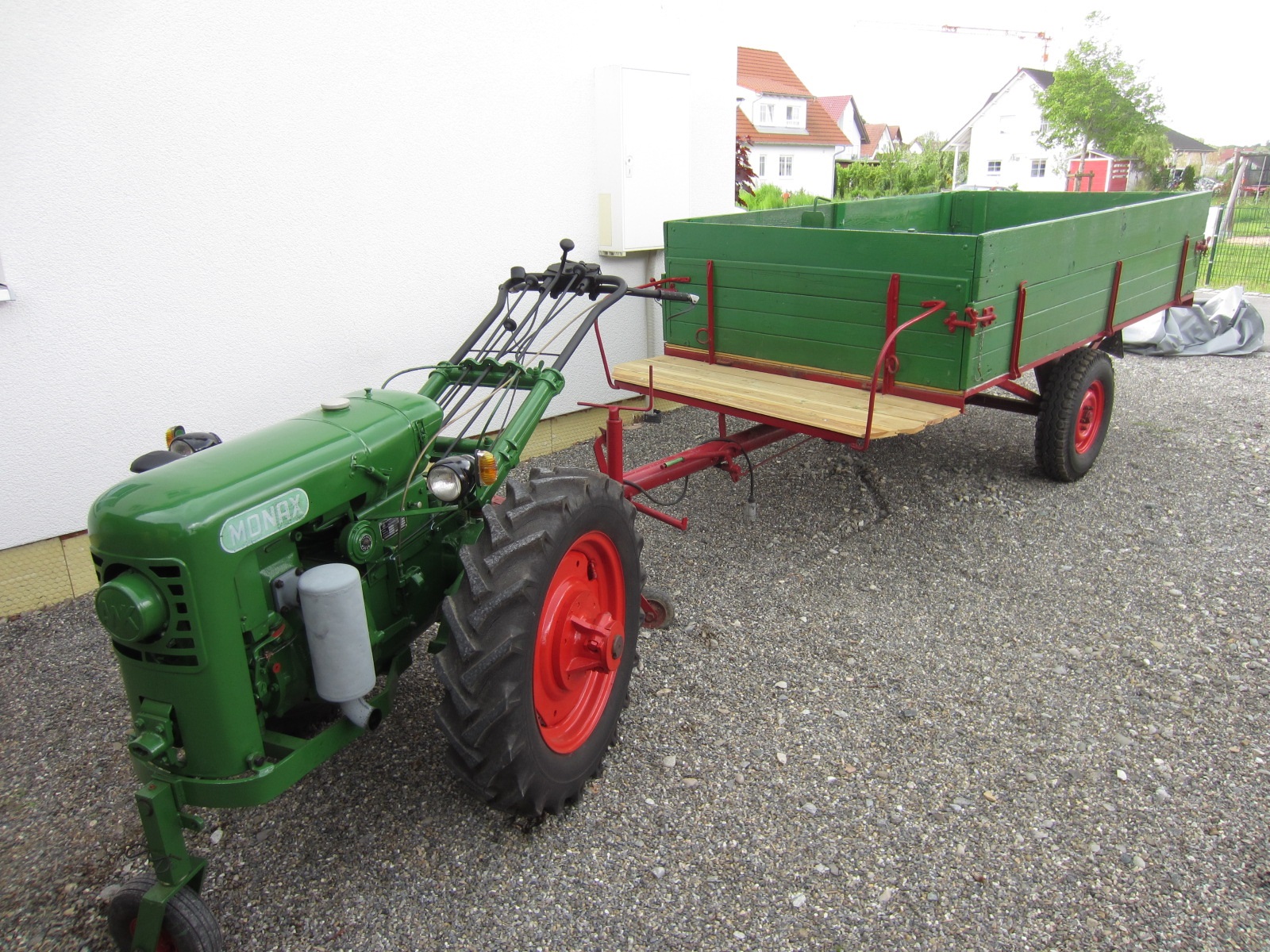

So soll er mal aussehen Bild aus: http://www.awk-monax.de/index.html
Der Monax 107D von AWK
Motor: F&S Stamo 500D
Leistung: 10 PS
Drehzahl: 2000 U/min
Geschwindigkeit: 1,1; 2,4; 5,2; 11,4 km/h
Gummiräder AS: 7,00 x 18
E-Räder: 560 mm
Spurweite: 70 - 125
Zapfwelle: 570 U/min
Gewicht: 538kg
Bemerkungen: Differential mit Sperre

Der Motor Stamo 500D von F&S enwickelt von Holder

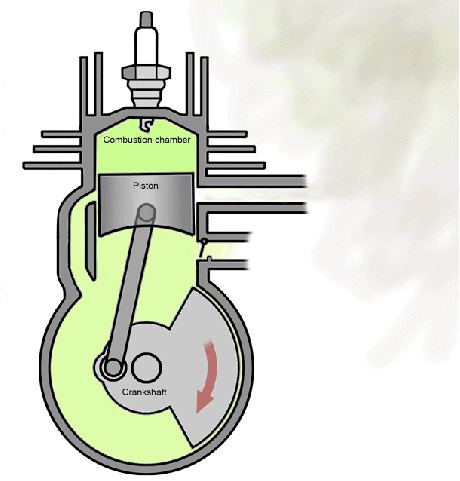

Arbeitsverfahren Zweitakt-Diesel mit Wirbelkammer
Hub 100 mm
Bohrung 80 mm
Zylinderinhalt 499 ccm
Dauerleistung 8 PS bei 2000 U/min
Kurzleistung 10 PS
Verdichtungsverhältnis 18 : 1 bezogen auf gesamten Hub
Kühlung Wasserkühlung mit Röhrenkühler, 4 ltr.
Schmierung Frischoelschmierung
Schmieroelpumpe Bosch SP/G 02/7
Einspritzanlage Bosch-Pumpe PFR 1 A 50/158/11
Düsenhalter Bosch KBA 38 S 1/13
Bosch-Zapfen-Drosseldüse DN 12 SD 12
Einspritzdruck ca. 120 at
Kraftstoffverbrauch je nach Belastung 0,6 - 2,0 l/h






 Überschrift Kapitel II.


Zusatzbemerkungen Kapitel II.
Text Kapitel II
So soll er mal aussehen

















































 Modellübersicht


Auswahlkriterien für den Einachser

Eckdaten zur Vorauswahl:
Leistung: mehr als 8PS (Diesel)
Geschwindigkeit: 15km/h
Antrieb/Bremse: Differenzial, Differenzialsperre, Lenkbremse, Handbremse
Elektrische Anlage: 12V Lichtmaschine, Beleuchtung, E-Anlasser, (Diesel mit Glühkerze)
Zusatzgeräte: Pflug, Egge, Häufler, Mähbalken min. 1,2m,

Tabelle
Hersteller Typ PS Gänge/km/h Gewicht Räder Kühlung Motor Antrieb/Bremse
Agria 1700
1700D		 6
9		 3V+ 1R/15,5
3V 1R+/15,5		 250
265		 4.50-14 AS
6.00-16 AS		  250ccm 2-Takt Benzin Ilo L251
 400ccm 4-Takt Diesel Hatz E79		 Ohne Differenzial
Agria 1900D 12 4V 1R/14 403 7.00-18 AS Luft  660ccm 2-Takt Diesel Ilo DL 660 Diff mit Sperre
Agria 2400 8 18,5 250 4.50-14 AS Text 7  240ccm 2-Takt Benzin Text 9
Agria 2800 Text 3 Text 4 Text 5 Text 6 Text 7  Text 8 Text 9
Agria 2800D 8
10
10		 6V 3R/17,5 330
365
360		 6.00-16 AS Text 7  511ccm 4-Takt Diesel Berning Di 8
 630ccm 4-Takt Diesel Berning Di 10
 500ccm 4-Takt Diesel Hatz E 780
 Diff mit Sperre
AWK Monax 107D 10 4V 4R/12,5 530 6.50-20 AS Wasser  500ccm 2-Takt Diesel F&S D500W Diff mit Sperre
Bungartz L5 10 4V 3R/13,8 430 7.00-18 AS Wasser  500ccm 2-Takt Diesel F&S D500W Diff mit Sperre
Fahr KT 10 D 10 4V 1R/15 518 7.00-18 AS Wasser  500ccm 2-Takt Diesel F&S D500W Text 9
Hako HAKOrette 4,3 Riemen/18 175 4.00-8 AS < Luft    98ccm 2-Takt Benzin Ilo L101 Klinknaben
Hako HAKOrecord 6 Riemen/18 250 6.00-16 AS Luft  148ccm 2-Takt Benzin Ilo L152 Diff mit Sperre
Holder EB 2 9 /13,5 390 7.00-18 AS Luft  356ccm 2-Takt Benzin Text 9
Holder EB 2 10 /13,5 390 7.00-18 AS Wasser  500ccm 2-Takt Diesel F&S D500W Text 4
Holder E11 10 /14 390 7.00-18 AS Wasser  500ccm 2-Takt Diesel F&S D500W Text 9
Holder E12 12 5V 1R/14 390/415 7.00-18 AS Luft  600ccm 2-Takt Diesel F&S D600L Diff mit Sperre
Holder E14 12 4V 1R/14 390 7.00-18 AS Wasser  550ccm 2-Takt Diesel Holder HD1 Text 9
Holder M7 6 Riemen/15 73/157 4.00-8 AS Luft  148ccm 2-Takt Benzin Ilo L152LRB Text 9
Hummel DE 52 K 10 6V 2R/12 400 7.00-18 AS Wasser  500ccm 2-Takt Diesel F&S D500W Diff mit Sperre
Hummel U58 12 3V 1R/19 390 7.00-18 AS Luft  600ccm 2-Takt Diesel F&S D600L Diff mit Sperre
Irus U 1200 K 8 3V 3R/15 250 6.00-16 AS Text 7  300ccm 2-Takt Benzin Hirth Typ 5 Diff mit Sperre
Schmiedag Hansa 50 10 6V 2R/11 Text 5 Text 6 Wasser  500ccm 2-Takt Diesel F&S D600W Text 9
Schmiedag Hansa 60 12 6V 2R/11 Text 5 Text 6 Luft  660ccm 2-Takt Diesel Ilo DL 660? Text 9
Text 1 Text 2 Text 3 Text 4 Text 5 Text 6 Text 7  Text 8 Text 9
Text 2 Kapitel III
